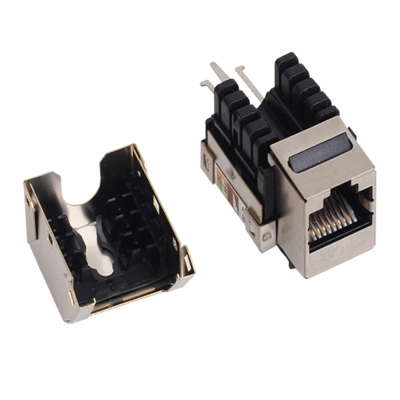

超五類屏蔽模塊

個

1：產品特征

   主體采用進口高性能阻燃聚碳酸脂材料，符合UL94V-0防火要求。

   采用全方位屏蔽外殼設計，黃銅鍍鎳，有效防止EMI干擾

   雙用端子，適用110和科隆打線方式，施工更快捷同時保證了連接方式的通用性和連接的可靠性

   打線端子保護蓋方便維護，確保芯線可靠端接并防止松脫，支持垂直進線和側面進線兩種進線方式

   傳輸性能參數滿足ISO/IEC 11801和TIA/EIA 568－B.2超五類標準

   通過金針、端子和印刷電路的連續阻抗分析，實現最佳阻抗匹配關系

   金針整體50μi鍍金，防止表面氧化，提高接觸性能，保證性能及使用壽命

   IDC端接簧片，優質磷青銅，整體鍍鎳，保證端接次數超250次

   兼容宇洪所有系列面板和屏蔽地插

2.電氣特性

   直流電阻：≤300mΩ

   接觸電阻：≤20mΩ

   耐壓強度1000V(AC750V) 1min 無擊穿和飛弧

   絕緣電阻≥1000MΩ

3.物理特性

   金針：磷青銅、整體50μi鍍金

   IDC端子：磷青銅、整體鍍鎳、卡接22-26AWG導體

   插頭與插座的插合次數≥750次

   導線端接次數≥250次

   信息模塊主體：阻燃聚碳酸脂 UL 94V-0，黑色

   保護蓋：阻燃聚碳酸脂 UL 94V-0

   屏蔽層：黃銅鍍鎳

   工作溫度: -25℃～60℃

4.生產標準及規范

   ISO/IEC 11801

   TIA/EIA-568-B.2-1

   EN50173

   UL 94V-0

5、應用

   結構化布線的數據傳輸電纜,傳輸數字及語音、數據和視頻信號。

   電磁環境復雜、強干擾場所(如：雷達站、大型配電機房、醫院放射科、大型工廠及場礦等)

   高保密單位(如政府機關、政法行政、公安、武警、邊防、軍隊及其它保密單位)

   尤其適合所有D級鏈路和Cat.5e的應用：

n  IEEE802.3（10Base-T 10M以太網）

n  IEEE802.3U（100Base-TX 100M以太網）

n  IEEE802.3ab（1000Base-T 1000M以太網）

n  ATM 155Mbit/s或ATM622或更高

支持所有針對5e類或更低級別布線系統設計的應用

6、包裝數量：

每箱數量10盒，每盒裝50個，單盒熱封膜包裝，每箱數量500個。
